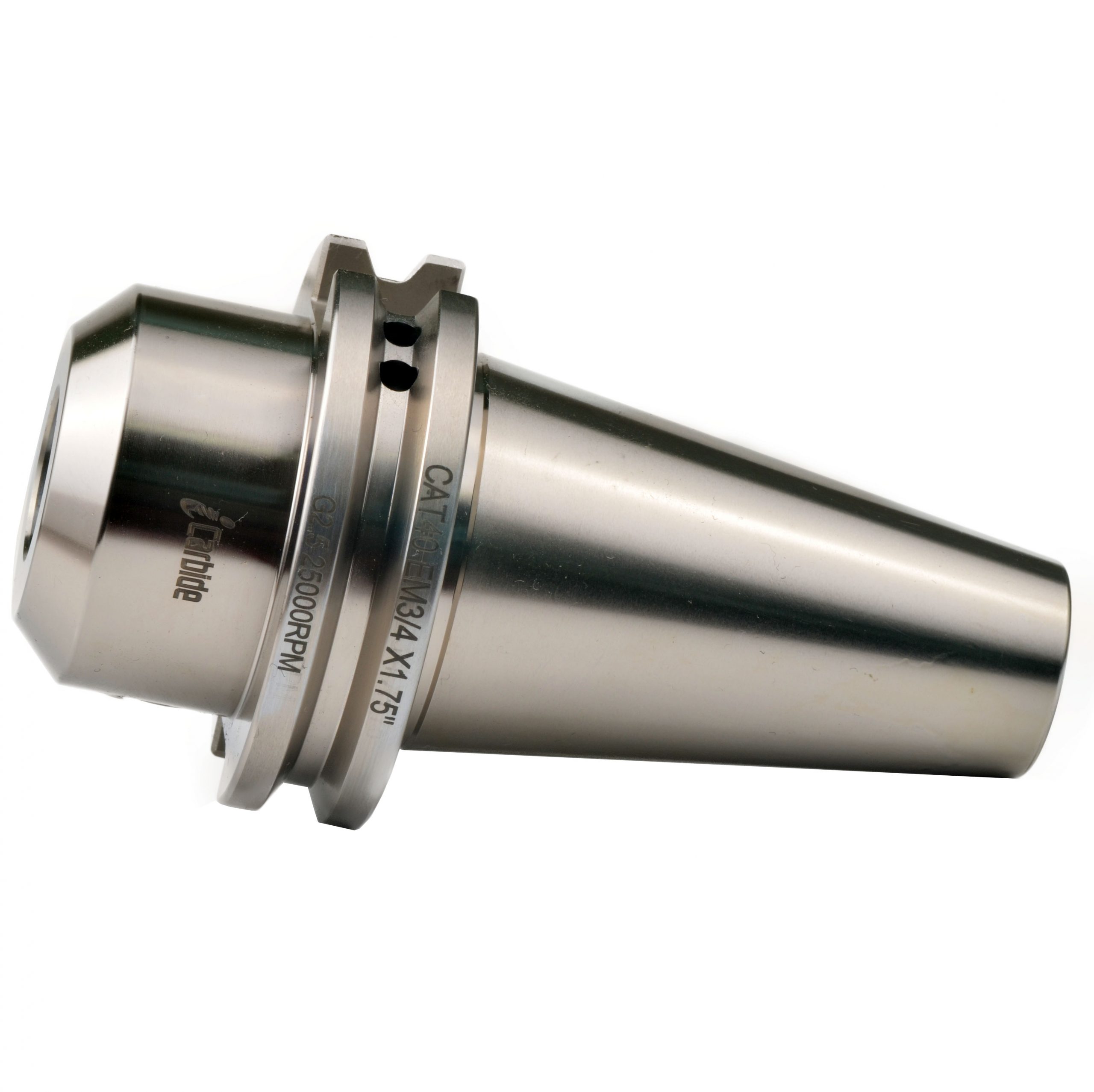

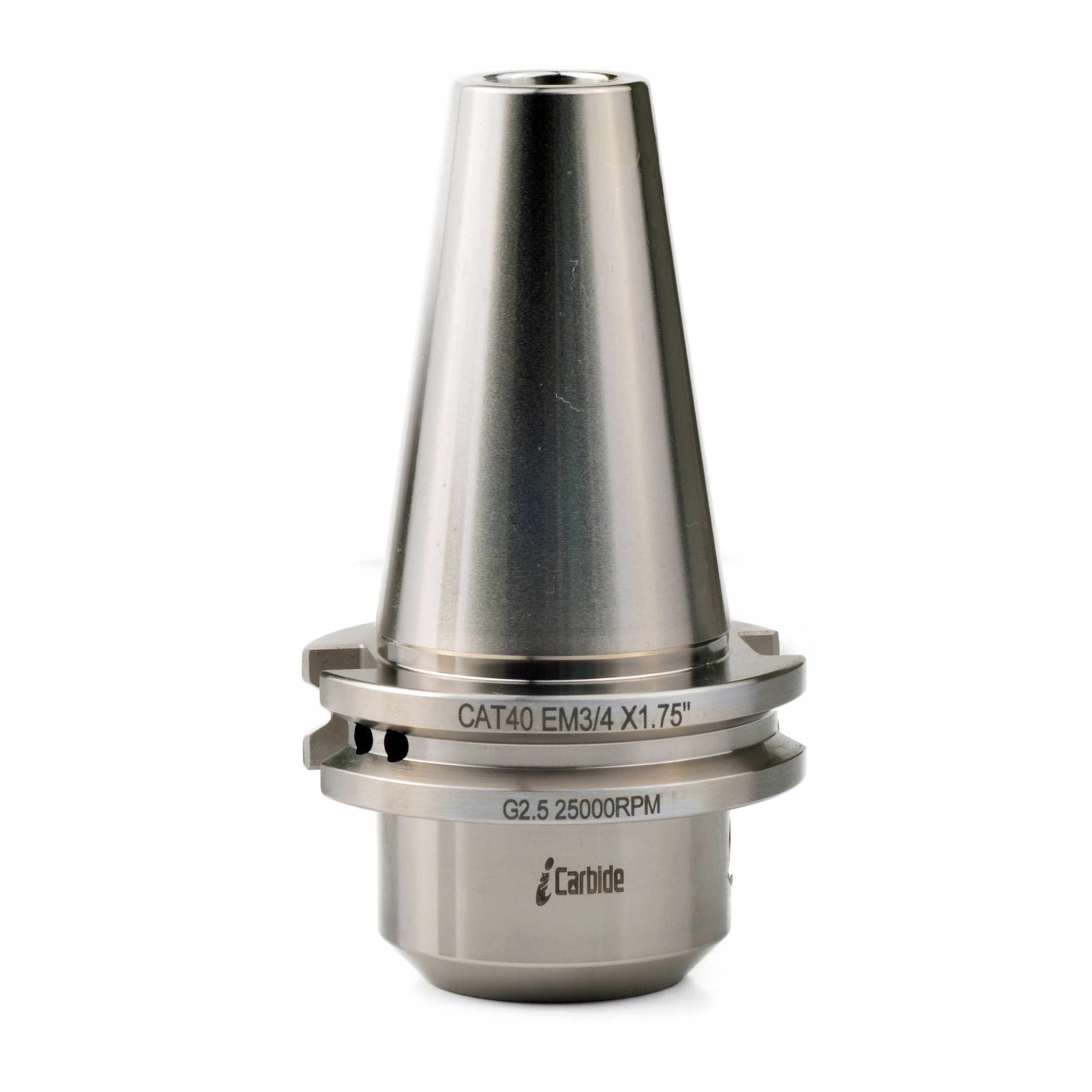

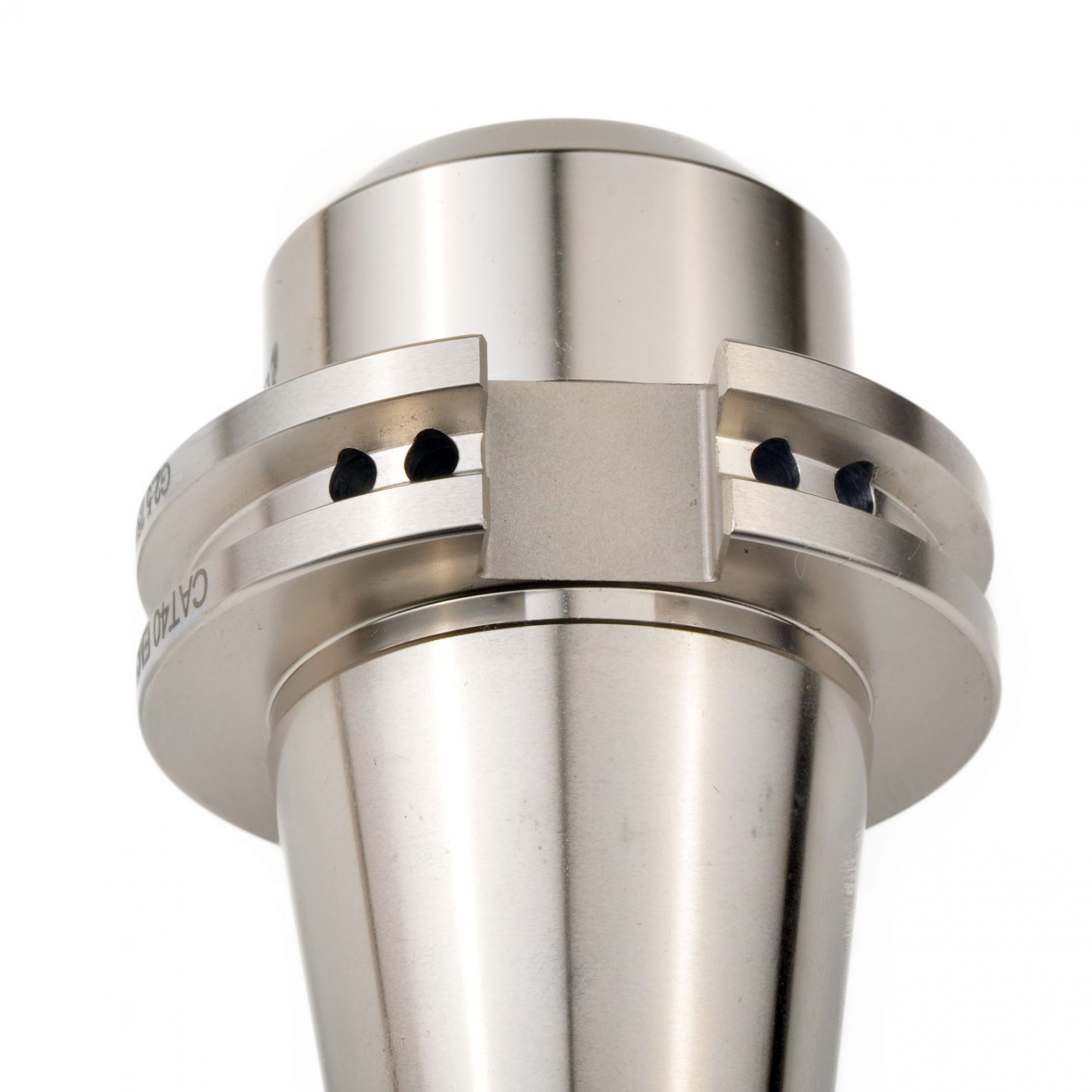

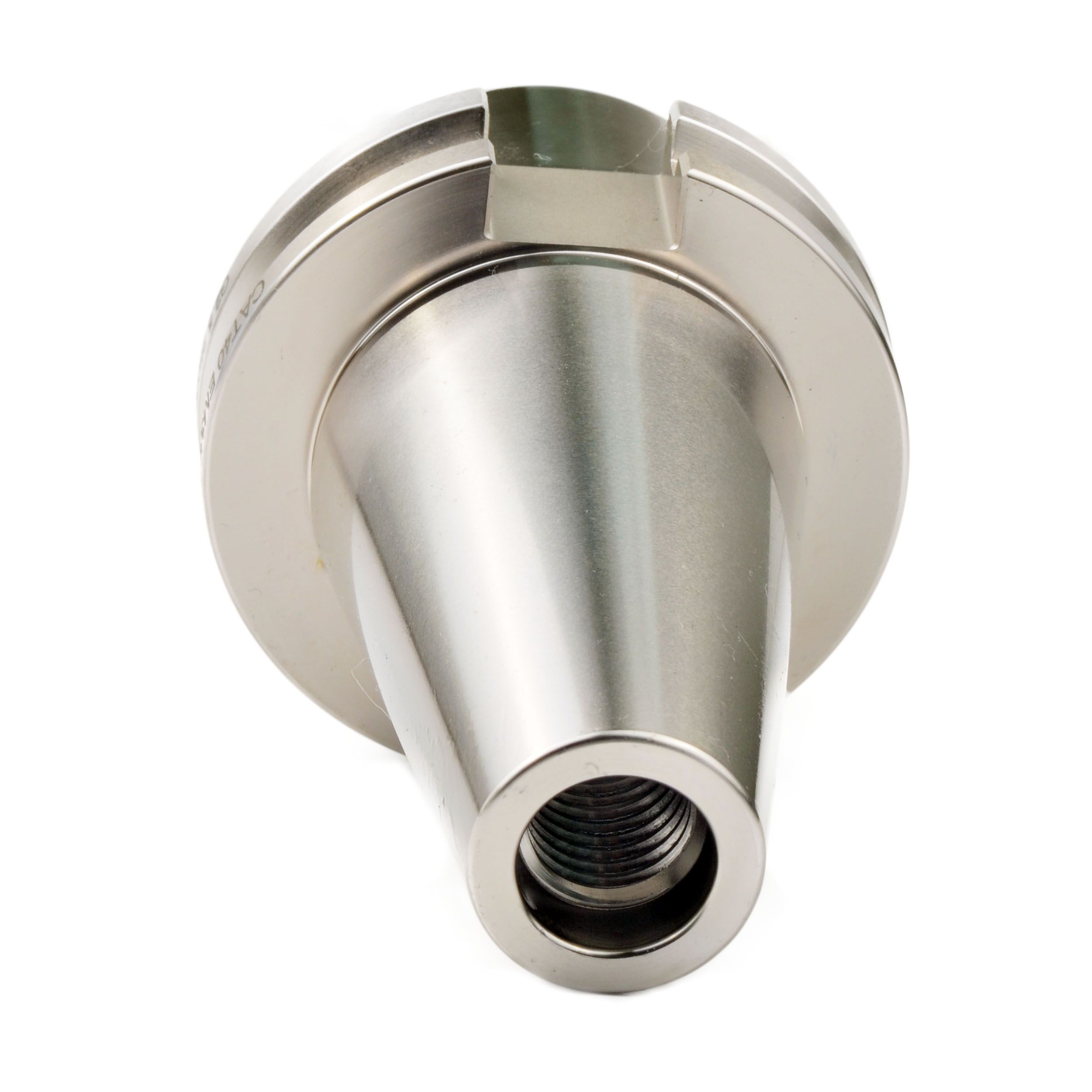

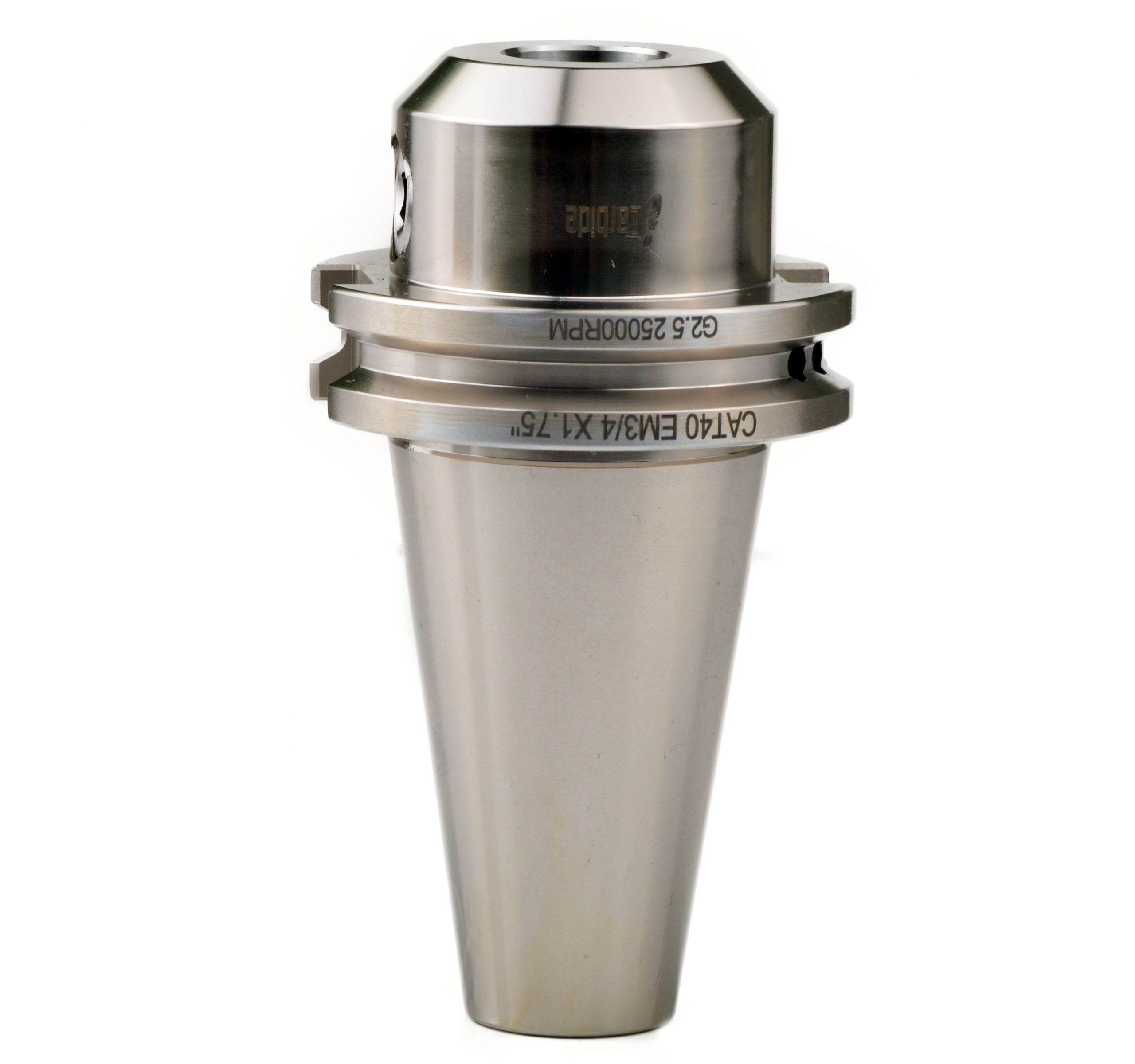

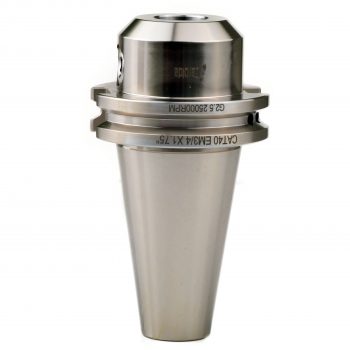

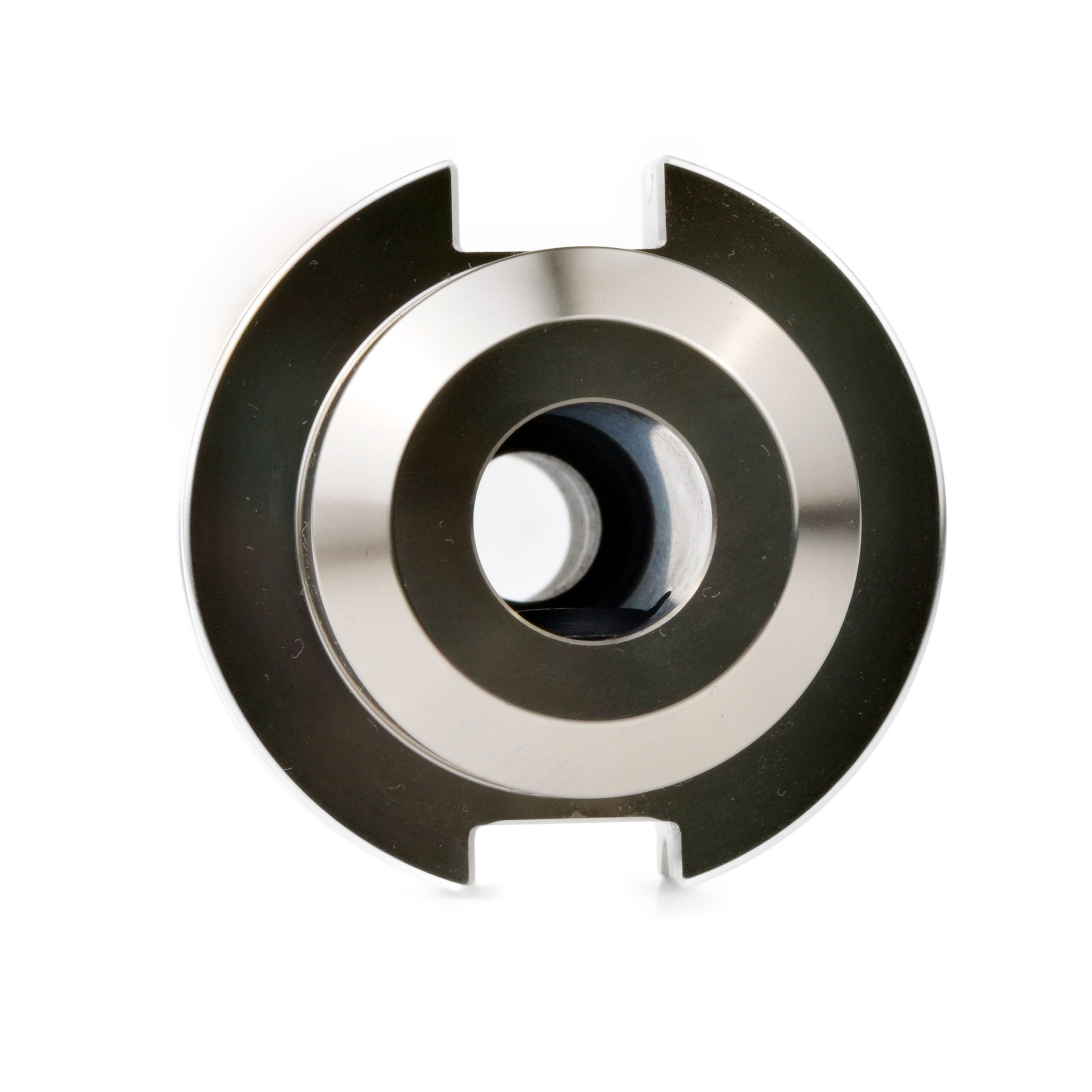

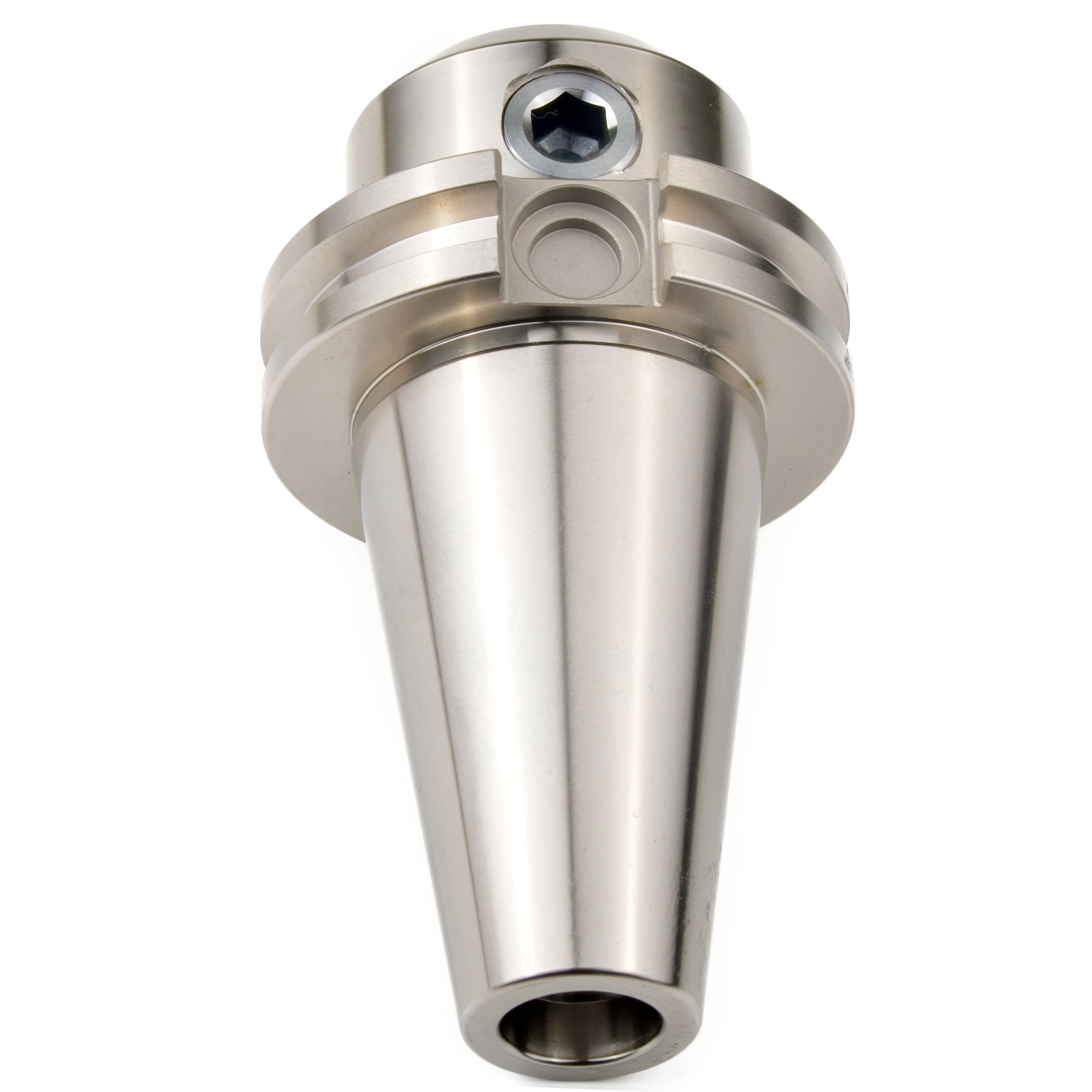

CAT40 立铣刀刀架
| 模型 | CAT40 3/4X1.75” | 跑出（TIR） | 0.00015” |
| 支架类型 | 立铣刀架 | 孔径 | 3/4” |
| 柄型 | CAT40 | 牵引杆螺纹 | 5/8-11” |
| 平衡 | G2.5 25000转 | 标距长度 | 1.75 英寸 |
高速切削 (G2.5 25000rpm) 平衡
高精度跳动：TIR 5μm 或 0.00015
淬硬：表面HRC58内部HRC45
保护：镀镍银
图纸及参数表
| CAT40 锥度 | 8° | 锥度 D1 | L1 | 法兰 |
| 牵引杆螺纹 CAT40 | 5/8-11 联合国 | 1.75 英寸 | 2.69 英寸 | 2.5 英寸 |
相关刀架
[表 ID=6 /]
材质应用
a.调质结构钢：该类钢含碳量一般约为0.25%～0.55%。对于给定截面尺寸的结构件，在淬火加回火(调质)时沿截面进行淬火加回火，其力学性能良好。若淬硬未渗透，组织中出现游离铁素体，则韧性下降。对于有回火脆性倾向的钢，如锰钢、铬钢、镍铬钢等，回火后应快速冷却。该类钢的淬火临界直径随晶粒尺寸和合金元素含量的增加而增大。例如40Cr、35SiMn钢约为30-40mm，40CrNiMo、30CrNi2MoV钢约为60-100mm，常用于制造载荷较大的轴、连杆等结构件。
b.表面淬火结构钢：用来制造硬而耐磨的表面零件和活动灵活的零件，如齿轮、轴等。为增加零件心部的韧性，钢中含碳量应较低，一般为0.12～0.25%，还要有适量的合金元素，以保证适当的淬透性。氮化钢还需加入易形成氮化物的合金元素(如Al、Cr、Mo等)。渗碳或碳氮共渗钢，经850～950℃渗碳或碳氮共渗后，在低温回火(约200℃)下淬火使用。氮化钢则直接经氮化处理(480～580℃)，不再进行淬火、回火。
